机台名称

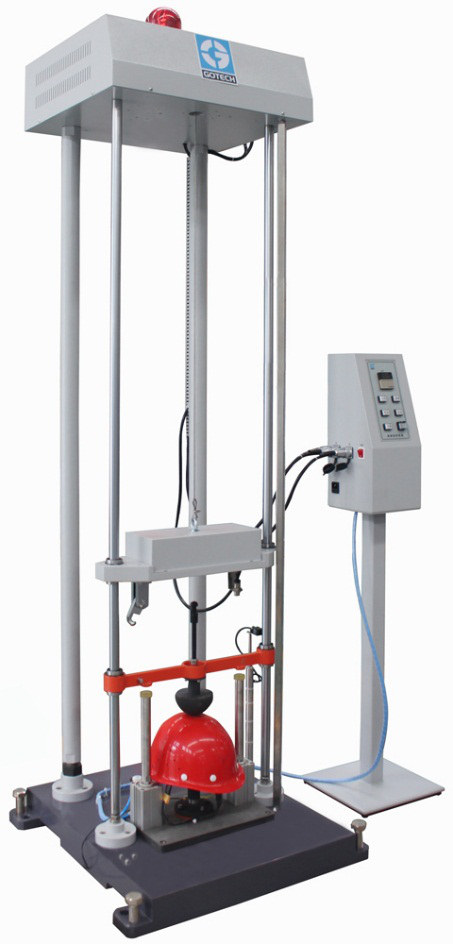

安全帽穿透冲击试验机

机台型号

GT-7037-GBT

     机台说明

    本机主要适用于检测安全帽耐冲击吸收性能和穿刺性能,从而判断安全帽的安全性能。


     机台原理


    冲击吸收性能:安全帽的佩戴高度选择合适的头模,将安全帽正常的佩戴到头模上,保证帽箍与头模的接触为自然佩戴状态且稳定,调整落锤的轴线同传感器轴线重合,调整落锤高度为1000mm±5mm,对安全帽进行冲击,记录冲击值。

    耐穿刺性能:安全帽的佩戴高度选择合适的头模,将安全帽正常的佩戴到头模上,保证帽箍与头模的接触为自然佩戴状态且稳定,调整穿刺锥的轴线使其穿过安全帽冒顶中心直径100mm范围内结构薄弱处,调整穿刺针高度为1000mm±5mm,对安全帽进行冲击,通过通电显示装置和安全帽的破坏情况,记录穿刺结果。


     仪器规格

头模:符合GB/T 2812-2006标准附录A的规定

台架:能够控制提升、悬挂和释放冲击落锤及穿刺锥

落锤:重量5~5.01kg,垂头为半球形,半径48mm,材质45#钢

穿刺锥:材质45#钢,质量3~3.05kg,穿刺部份:锥角60°,锥尖半径0.5mm,长度40mm,  直径28mm,硬度HRC45

测力传感器:测量范围0~20KN,

底座:质量不小于500kg,混凝土座材料,抗冲击

通电显示装置:当电路形成闭合回路时,可以发出信号,表示穿刺锥已经接触头模

落锤高度:1000mm

电源:1∮  AC 220 V 50Hz
