机台名称

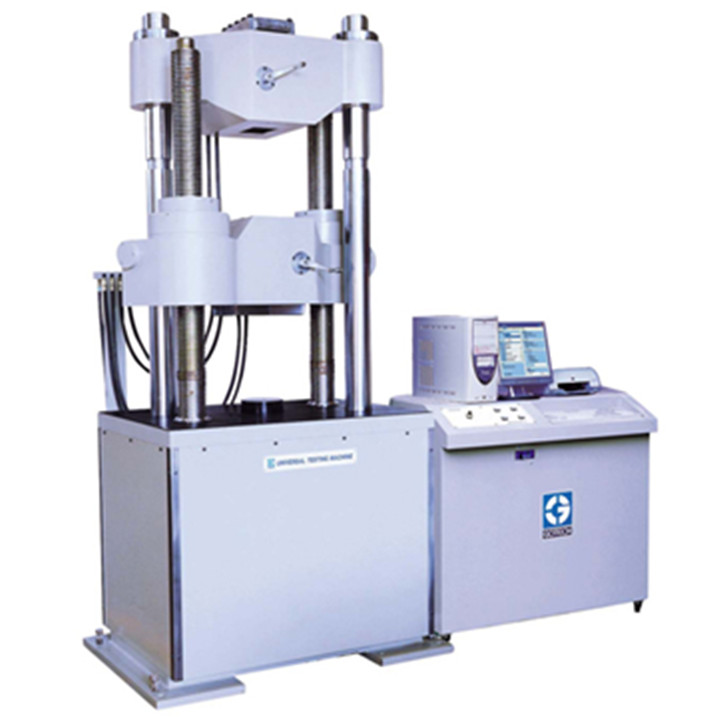

伺服控制万能材料试验机

机台型号

GT-7001-LS

     机台说明

      试验各种材料、成品、结构物之抗拉、压缩、抗折、弯曲强度及延伸、剪力、撕裂、剥离、非金属材料硬度...等。
为工厂实施品管、学校、机构研究材料物理特性,发展材料科学之重要设备。


     技术参数

型号GT-7001-LS
容量2000kN,1000kN,500kN,300kN,200kN,100kN
速度(空负载)0.01~65mm/min,0.01~70mm/min,0.01~90mm/min
显示方式计算机显示
力量放大倍率无段
分解度1/200,000(或1/300,000可指定)
精度±1%
动力方式伺服控制油压系统
抗拉间距(1)620mm,610mm,,490mm,460mm
圆棒夹持直径Φ12~Φ85mm,Φ13~Φ75mm
                         Φ12~Φ50mm,Φ10~Φ40mm
平面夹距85×110mm,70×90mm,50×80mm,40×60mm
压缩有效间距(2)——700mm,650mm,540mm
压盘直径Φ200mm,Φ160mm。Φ120mm,Φ100mm
弯曲 (选配)有效间距(3)——245mm,225mm,290mm,280mm
抗弯座最大支点间距790mm,340mm,390mm
支点直径×宽幅Φ30×210mm,Φ30×145mm
抗折 (选配)

抗弯刀刀缘半径——R35mm, R22mm,R16mm
                  刀宽幅——200mm,160mm,120mm,100mm
油压行程230mm,220mm,220mm
调速方式自动调速
支柱内侧有效间距730mm,650mm,495mm,500mm
横担升降动力马达驱动横担自走式
横担升降速度(约)170mm/min,200mm/min,250mm/min,300mm/min
体积主机——160×110×300cm,140×80×232cm
                         130×80×206cm,110×70×181cm
控制箱120×70×104cm
重量主机——7715kg,3250kg,2405kg,1270kg
控制箱255kg
电源3∮,220V,30A;3∮,380V,20A
            3∮,220V,20A;3∮,380V,14A
            3∮,220V,13A;3∮,380V,10A
